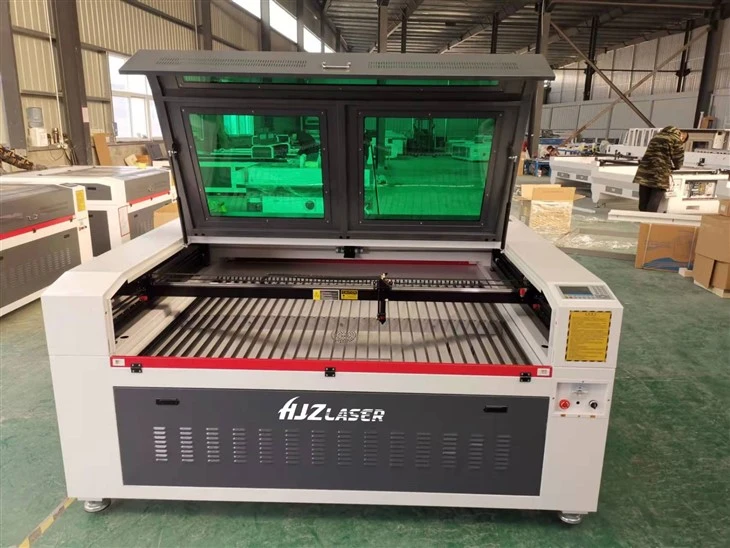

Màquina de tall de fusta per làser

Màquina de tall de fusta per làser

Una màquina de tall per làser de CO2 utilitza llum làser infraroja d'alta-energia (longitud d'ona aproximadament 10,6 μm) generada per un làser de CO2 per tallar, gravar o marcar materials. Aquesta tecnologia de processament tèrmic s'utilitza àmpliament per al mecanitzat de precisió de materials no metàl·lics (com ara fusta, acrílic, plàstic, tela, cuir, etc.) i alguns materials metàl·lics.

Principi de funcionament



1.Generació làser: Un làser de CO2 genera llum làser mitjançant l'excitació elèctrica d'una mescla interna de gasos (formada principalment per CO2, N2 i He), emetent un raig làser infrarojo amb una longitud d'ona d'aproximadament 10,6 μm.

2.Transmissió i enfocament: el raig làser es transmet al capçal de tall làser mitjançant una sèrie de reflectors, on s'enfoca en un punt petit i d'alta-energia-densitat mitjançant una lent d'enfocament.
Escalfament i fusió: quan el punt d'alta -energia colpeja la superfície del material, s'escalfa instantàniament fins a un estat fos o vaporitzat.

3.Blowing Off the Fund: un gas comprimit coaxial (com ara oxigen, aire comprimit o nitrogen) s'expulsa a través del broquet per eliminar el material fos, mantenint una costura de tall net.

4. Tall CNC: un sistema mecànic CNC controlat per ordinador-mou la posició del punt làser, permetent que el raig làser es mogui al llarg d'un camí preestablert, tallant automàticament i amb precisió la forma desitjada.





Components clau de la màquina de gravat làser de CO2

01

Tub làser

El tub làser és el component central on es genera el raig làser. És un tub de vidre segellat ple d'una mescla de gasos, que consisteix principalment endiòxid de carboni (CO2), juntament amb nitrogen i heli. Quan s'aplica un corrent elèctric d'alta tensió-, aquesta mescla de gas s'excita i produeix un raig làser infrarojo a una longitud d'ona de10,6 micròmetres. Els tubs es classifiquen per la seva potència de sortida, que normalment oscil·la entre els 40 W per a màquines aficionades a més de 100 W per a aplicacions industrials.

02

Font d'alimentació

La font d'alimentació d'alta -tensió proporciona l'energia elèctrica necessària per excitar les molècules de gas dins del tub làser. Converteix la tensió de línia CA estàndard en el corrent CC d'alta tensió-necessari per iniciar i mantenir el procés de làser. L'estabilitat i la qualitat de la font d'alimentació afecten directament la consistència i la vida útil del tub làser.



03

Sistema òptic (camí del feix)

Aquest sistema guia i enfoca el raig làser en brut del tub a la superfície del material. Consta de diverses parts clau:

Miralls (reflectors):Normalment, tres o més miralls, fets de molibdè o silici, es col·loquen estratègicament per doblegar i dirigir el feix des del tub làser fins al capçal làser.

Lent d'enfocament:Situada dins del capçal làser, aquesta lent (sovint feta de selenur de zinc) concentra el feix làser dispers en un únic punt extremadament fi. La distància focal d'aquesta lent (per exemple, 2,0 polzades) determina la mida del punt i la profunditat de camp.

04

Sistema de moviment

El sistema de moviment controla el moviment del capçal làser sobre la peça de treball. Hi ha dues configuracions principals:

Sistema de pòrtic (capçal làser mòbil):El tipus més comú, on el capçal làser es mou amb precisió al llarg dels eixos X i Y mitjançant un sistema de corretges o engranatges accionats permotors pas a pas o servomotors.

Sistema Galvo (miralls mòbils):Aquest sistema, que s'utilitza per marcar-alta velocitat, fa servir miralls-de moviment ràpid per dirigir el raig, la qual cosa permet un moviment ràpid, però normalment en una àrea de treball més petita.



05

Sistema de control i programari

Aquest és el "cervell" de la màquina.

Controlador:Una placa de maquinari dedicada (per exemple, Trocen, Ruida) que interpreta les ordres del programari i les tradueix en senyals elèctrics per als motors i el tub làser.

Programari:Programes comLightBurno RDWorks permeten als usuaris crear o importar dissenys, establir paràmetres com la potència i la velocitat i enviar el treball a la màquina.

06

Sistema de refrigeració

El procés de làser genera calor important. Un sistema de refrigeració és vital per mantenir el tub làser a una temperatura de funcionament òptima i evitar el sobreescalfament.

Refrigerador: For higher-power tubes (e.g., >60W), un refrigerador d'aigua dedicat fa circular el refrigerant a través d'una jaqueta al voltant del tub làser.

Sistema de radiador/ventilador:Les màquines d'escriptori de -potència més baixa poden utilitzar un radiador senzill amb un ventilador.

07

Sistema d'escapament i ventilació

El gravat, especialment en materials com la fusta i l'acrílic, produeix fum, fums i partícules. Un ventilador d'escapament crea pressió negativa dins del recinte de la màquina, traient aquests subproductes a través d'una mànega de ventilació cap a l'exterior o cap a unfiltre d'extracció de fumsper purificar l'aire.

08

Estructura de la màquina i xassís

El marc rígid, típicament d'alumini o acer, proporciona una plataforma estable per a tots els components. Redueix les vibracions que podrien desdibuixar els gravats i garanteix una alineació constant de l'òptica al llarg del temps.



09

Llit de treball

Aquesta és la superfície on es col·loca el material. Els tipus comuns inclouen:

Llit de bresca:Ideal per tallar, ja que minimitza els-reflexos posteriors i permet que caiguin deixalles.

Placa plana d'alumini:Apte per gravar làmines planes.

Adjunt rotatiu (afegiu-):Un dispositiu independent que fa girar objectes cilíndrics (com ara ulleres o bolígrafs) sota el capçal làser.

10

Característiques de seguretat

Tancament de protecció:Una carcassa coberta que conté el raig làser i evita l'exposició a radiacions nocives.

Enclavaments de seguretat:Interruptors que desactiven automàticament el làser si la porta del recinte s'obre durant el funcionament.

Botó d'aturada d'emergència:Un botó ben situat per tal de tallar immediatament l'energia en cas d'emergència.







1. Tall de precisió de peces complexes

El raig làser vaporitza la fusta al llarg d'un camí predeterminat, creant talls increïblement fins amb un tall mínim (amplada de tall), sovint tan petit com 0,1 mm.

Creació de trencaclosques:

Producte:Trencaclosques personalitzats, que inclouen dissenys complexos i capritxosos on les peces tenen forma d'animals o objectes.

Tipus de fusta:La fusta contraxapada de bedoll bàltic de -alta qualitat de 3 mm és preferida per les seves capes fines i lliures de-buits i els talls nets.

Avantatge del làser:No produeix esforços mecànics, permetent la creació de peces delicades i entrellaçades que encaixen perfectament sense pestanyes trencades.

Edifici de maqueta i miniatura:

Producte:Models arquitectònics, components de cases de nines (terres, revestiments, teules) i peces de maquetes (com ara detalls complexos d'aparells de vaixells o de locomotores).

Tipus de fusta:Tilo o balsa pel seu fàcil tall i gra fi; Fusta contraxapada fina d'auró o de noguera per a estructures duradores i d'alt{0}}detall.

Avantatge del làser:Aconsegueix un nivell de detall impossible amb les talladores mecàniques. Pot crear frontisses funcionals i juntes entrellaçades per al muntatge sense cola.

Treball d'incrustació (marqueteria):

Producte:Patrons decoratius en mobles, cossos de guitarra i caixes de joieria on s'uneixen fustes de diferents colors.

Tipus de fusta:Xapes diverses (noguera, auró, palissandre, cirerer).

Avantatge del làser:El làser talla la peça d'incrustació i la cavitat corresponent a la fusta base simultàniament a partir d'un fitxer digital, garantint un ajustament perfecte i sense costures pràcticament sense buit.

2. Gravat superficial i creacions artístiques

El làser elimina una capa de material o altera el seu color mitjançant la crema controlada, creant marques permanents i d'alt{0}}contrast.

Foto-Gravat realista:

Producte:Retrats, paisatges i obres d'art detallades transferides a panells de fusta.

Tipus de fusta:Fustes-de color clar amb una veta uniforme, com ara auró, cirerer o bedoll. El bambú també és molt popular per això.

Avantatge del làser:La màquina tradueix els tons de la imatge (escala de grisos) en nivells de potència làser. Les zones més fosques reben més energia (cremen més profundes/fosques), creant una imatge fotorealista amb profunditat i contrast.

Regals i records personalitzats:

Producte:Taules de tallar personalitzades, posavasos, adorns nadalencs i cartells de casament amb noms, dates i patrons complexos.

Tipus de fusta:Fustes dures com l'auró, la noguera i el roure per a la durabilitat; bambú per a un aspecte modern.

Avantatge del làser:Permet la personalització de grans-volums amb canvis ràpids de disseny. Cada element pot ser únic sense necessitat de canvis d'eines.

Panells i pantalles decoratius:

Producte:Separadors d'habitacions, pantalles de llum, portes d'armaris i art de paret amb patrons complexos i repetits (p. ex., dissenys marroquins, geomètrics o d'inspiració-la natura).

Tipus de fusta:MDF (tauler de fibra de-densitat mitjana) per la seva superfície uniforme preparada per pintar-, o fusta contraxapada per a la resistència estructural.

Avantatge del làser:Pot produir un calat increïblement complex i delicat en una sola operació, cosa que costaria molt de temps-i fer-la fràgil amb una serra de desplaçament.

3. Tall i gravat combinats per a productes funcionals

Aquí és on els làsers de CO2 realment brillen, realitzant múltiples operacions en una única configuració.

Negoci i marca:

Producte:Targetes de visita de fusta-tallades amb làser amb un logotip i text gravats.

Tipus de fusta:Xapes fines (1,5-2 mm) de noguera, auró o bambú.

Avantatge del làser:Crea un producte{0}}de gamma alta i memorable. El làser grava primer la informació de contacte i després retalla la forma única de la targeta.

Elements funcionals amb un toc decoratiu:

Producte:Un suport de telèfon de fusta o organitzador d'escriptori.

Tipus de fusta:Contraxapat de bedoll o àlber de 3-5 mm.

Avantatge del làser:La màquina talla amb precisió totes les peces entrellaçades per formar el moll. Simultàniament, pot gravar un logotip de l'empresa, línies decoratives o un símbol de càrrega directament a la superfície abans de tallar la peça lliure de la làmina.

Joguines i jocs:

Producte:Trencaclosques educatius, jocs d'escacs i components complexos de jocs de taula.

Tipus de fusta:Bedoll o faig no-tòxics, sense acabar.

Avantatge del làser:Talla les peces i el tauler del joc amb una precisió perfecta, alhora que grava detalls fins com ara trets facials en un peó o un patró en una fitxa de joc.

Consideracions tècniques per a la fusta:

El tipus de fusta és crític:Les fustes resinoses com el pi poden cremar de manera inconsistent i deixar residus enganxosos. Les fustes dures denses poden requerir múltiples passades o una potència superior.

Efecte de gra:El resultat del gravat pot variar amb la densitat de la fusta i el patró de gra, afegint caràcter però de vegades provocant foscor desigual.

Ventilació:L'escapament adequat i l'assistència d'aire són essencials per eliminar el fum, evitar els flashbacks (incendi) i garantir una superfície neta i sense marcar.

En comparació amb els mètodes de tall tradicionals:



Alta precisió i qualitat: La tecnologia ofereix una precisió de tall excepcional amb vores netes i suaus que sovint eliminen la necessitat d'un processament secundari. El feix làser enfocat permet formes complicades i toleràncies ajustades.

Versatilitat material: la màquina de tall de CO2 processa una àmplia gamma de materials no-metàl·lics, com ara fusta, acrílic, cuir, teixit, paper, vidre i alguns plàstics . Aquesta versatilitat els fa adequats per a aplicacions diverses en múltiples indústries.

Processament sense -contacte: El raig làser no entra físicament en contacte amb el material, eliminant el desgast de l'eina i evitant la contaminació o deformació del material.







Funcionament rendible{0}: en comparació amb algunes tecnologies alternatives, els làsers de CO2 ofereixen costos operatius més baixos per processar materials no-metàl·lics, amb despeses de consumibles mínimes més enllà de la barreja de gasos i la substitució ocasional dels miralls .

Processament ràpid: Les altes velocitats de tall i els temps de configuració ràpids fan que els làsers de CO2 siguin eficients tant per a la creació de prototips com per a les execucions de producció, amb un temps de transició mínim entre diferents treballs.

Operació neta: Amb sistemes d'escapament adequats, el tall per làser produeix un mínim de residus i residus, mantenint un entorn de treball més net en comparació amb molts processos de tall mecànic.
